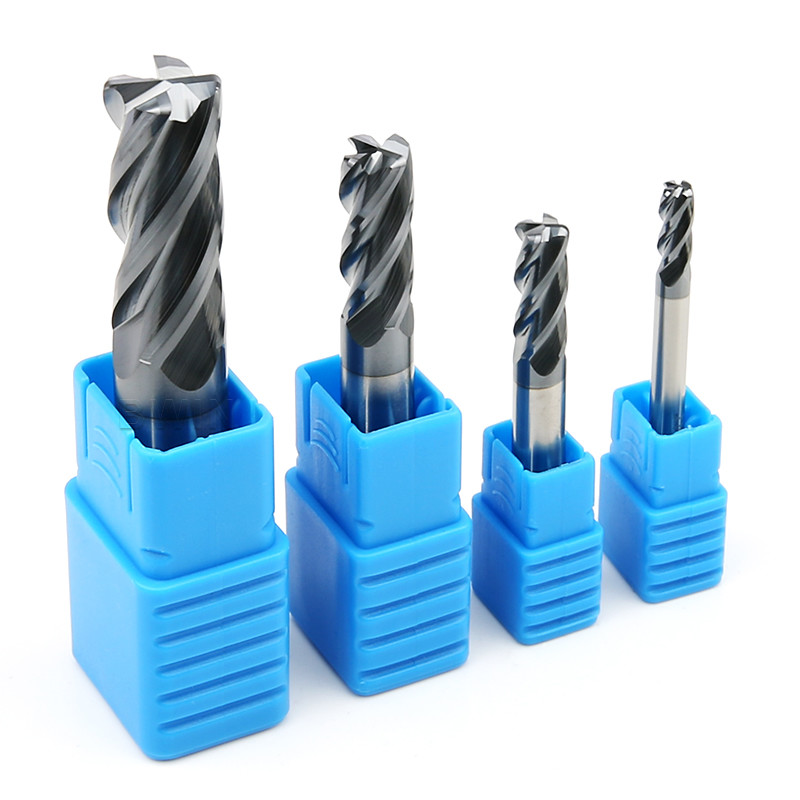

Fresa in metallo duro di buona rigidità Fresa per arrotondamento degli angoli con rivestimento CVD
Dettagli:
| Luogo di origine: | Cina |
| Marca: | BWIN |
| Numero di modello: | Φ6R1.0*15*d6*50L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 20pcs |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Scatola di plastica |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1-10000 pezzi 7 giorni |
|
Informazioni dettagliate |
|||
| Nome di prodotto: | Fresa in metallo duro HRC45 4F CNC | Modello: | Raggio d'angolo Endmill di Φ4R1.0*10*d4*50L HRC45 |
|---|---|---|---|
| Materiale: | Fresa in carburo di tungsteno | Pezzo in lavorazione: | Acciaio al carbonio medio |
| Uso: | fresatura | Rivestimento: | AlTiN |
| HRC: | HRC45 | Caratteristica: | Buona rigidità |
| Applicazione: | Lavorare di CNC | Pacchetto: | 1pcs/box |
| Evidenziare: | Fresa in metallo duro di buona rigidità,fresa per arrotondamento angoli con rivestimento CVD,fresa in metallo duro con rivestimento CVD |
||
Descrizione di prodotto
Il CVD piano della fresa del mulino di estremità del carburo di CNC 2F Endmill HRC45 ha ricoperto 1.5mm 6mm
Caratteristica:
- quattro particelle fini allo zero assoluto del μ m. Extremely
- Rivestimento recentemente migliorato di Balchas
- Grandi progettazione del diametro di centro e trattamento di tempera
- La doppia progettazione della cinghia del bordo migliora il taglio della rigidità
- L'angolo a spirale di 45 ° sarà tagliato uniformemente senza accumulazione del chip
Descrizione:
- Il micro materiale di base importato dell'acciaio di tungsteno della particella è adottato ed il coltello rotondo del naso del carburo ha il più alte resistenza all'usura e forza, che prolunga il tempo di impiego dello strumento; Il rivestimento recentemente migliorato di Balchas può direttamente realizzare lavorare approssimativo per multare lavorare dei materiali trattati termicamente inferiore a ° 45, per ridurre i tempi del cambiamento dello strumento e per migliorare l'elaborazione dell'efficienza; L'attrezzatura di passività, il tipo di spruzzo importati per migliorare la resistenza della corrosione e la resistenza all'usura dello strumento, di modo che l'avanguardia è esente dalle sbavature e dal taglio è lisci; La doppia progettazione dello spigolo migliora la rigidità dell'avanguardia e efficacemente rimuove le sbavature; un angolo a spirale di 45 °, taglio regolare senza accumulazione del chip; La grande progettazione del diametro di centro migliora la rigidità e la resistenza sismica.
Parametri di macinazione:
| Mulino di estremità del carburo HRC45 |
Lunghezza dello strumento | fz&v | |||||
| Breve |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Specialità | 0,6 | ||||||
| Tipo | Materiale |
Forza ² di N/mm
Durezza HRC |
Raffreddamento | ||||
| Aria |
Taglio asciutto |
Lubrificazione del liquido | |||||
| P | Pi |
P1.1 |
Acciaio per costruzioni edili non legato, tagliente liberamente acciaio per costruzioni edili, acciaio carburato ed acciaio estiguuto e temperato | <700> | √ | √ | √ |
| P1.2 | acciaio estiguuto e temperato | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Alloyed nitrided l'acciaio d'acciaio ed estiguuto e temperato d'acciaio e carburato | <900> | √ | √ | √ | |
| P2.2 | Acciaio per utensili, sopportante acciaio, acciaio per molle ed acciaio ad alta velocità | <1400> | √ | √ | |||
| P3 | P3.1 | Acciaio per utensili, sopportante acciaio, acciaio per molle ed acciaio ad alta velocità | <900> | √ | √ | √ | |
| P3.2 | Acciaio per utensili, sopportante acciaio, acciaio per molle ed acciaio ad alta velocità | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diametro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Sgrossatura | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diametro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Rivestimento | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Diametro | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Se il seguente mulino di estremità del carburo non può soddisfare le vostre richieste, sosteniamo l'OEM abbiamo personalizzato la produzione. Il diametro di 0.2mm - di 25mm, della lunghezza totale di 50mm - 200mm, di 4F, di 5F, di 6F, di 8F e del logo può essere personalizzato, compreso la fresa di conclusione di dimensione di pollice. Contattici prego per selezionare o personalizzare il mulino di estremità non standard del carburo secondo i vostri bisogni.
| Specificazione | Diametro della flauto (D) | Angolo della R | Lunghezza dell'onda (C) | Diametro dello stinco (D) | Lunghezza totale (L) |
| Φ3R0.5*8*d3*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ3R1.0*8*d3*50L | 3 | 1,0 | 8 | 3 | 50 |
| Φ2R0.5*5*d4*50L | 2 | 0,5 | 5 | 2 | 50 |
| Φ3R0.5*8*d4*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ4R0.5*10*d4*50L | 4 | 0,5 | 10 | 4 | 50 |
| Φ3R1.0*8*d4*50L | 3 | 1,0 | 8 | 3 | 50 |
| Φ4R1.0*10*d4*50L | 4 | 1,0 | 10 | 4 | 50 |
| Φ5R0.5*13*d5*50L | 5 | 0,5 | 13 | 5 | 50 |
| Φ5R1.0*25*d5*100L | 5 | 1,0 | 25 | 5 | 100 |
| Φ6R0.5*15*d6*50L | 6 | 0,5 | 15 | 6 | 50 |
| Φ8R0.5*20*d8*60L | 8 | 0,5 | 20 | 8 | 60 |
| Φ8R1.0*28*d8*75L | 8 | 1,0 | 28 | 8 | 75 |
| Φ8R2.0*20*d8*60L | 8 | 2,0 | 20 | 8 | 60 |
| Φ8R3.0*20*d8*60L | 8 | 3,0 | 20 | 8 | 60 |
| Φ10R0.5*25*d10*75L | 10 | 0,5 | 25 | 10 | 75 |
| Φ10R1.0*25*d10*75L | 10 | 1,0 | 25 | 10 | 75 |
| Φ10R1.5*25*d10*75L | 10 | 1,5 | 25 | 10 | 75 |
| Φ10R2.0*25*d10*75L | 10 | 2,0 | 25 | 10 | 75 |
| Φ10R3.0*25*d10*75L | 10 | 3,0 | 25 | 10 | 75 |
Istruzioni:
1. Prima di per mezzo del mulino di estremità del carburo, misuri prego la deviazione dello strumento. Se l'accuratezza di deviazione dello strumento supera 0.01mm, correggala prego prima del taglio.
2. Più presto il carburo e estende dall'anello, il migliore. Se lo strumento estende fuori più lungo, riduca la velocità, velocità di avanzamento o importo di taglio.
3. Nel caso della vibrazione o del suono anormale durante il taglio, riduca prego la velocità e tagliare la quantità fino alla situazione è migliorato.
4. Spruzzi il tipo ed il tipo del getto d'aria è preferito per il raffreddamento d'acciaio, che può migliorare l'effetto di uso del mulino di estremità del carburo.
5. Nota: Non adatto a macchine a bassa velocità quali la tavola rotante ed il trapano a mano elettrico.
Applicazioni:
l'acciaio Pre-indurito, acciaio inossidabile, muore piatto d'acciaio e d'acciaio, l'acciaio termoresistente, tubo, rame ed alluminio, il ghisa, il metallo non ferroso, il legno, la plastica, FRP ecc. Operazione per tutti gli usi che scanala, rilling, profilante.
Q1. Lo strumento si rompe quando taglia dentro o estraendo il pezzo in lavorazione
Il tasso d'entrata e la profondità di taglio possono essere ridotti e la lunghezza dell'avanguardia può essere accorciata al minimo della lunghezza necessaria.
Q2. Rotture dello strumento durante lavorare normale
Riduca il tasso d'entrata e la profondità di taglio.
Lo strumento sarà passivato.
Sostituisca l'anello della molla o del morsetto.
Lo strumento con l'alto numero dell'avanguardia cambia lo strumento con il numero basso dell'avanguardia per migliorare la rimozione del chip e per impedire il bloccaggio del chip.
Sostituisca la fresatura a secco con fresatura bagnata (facendo uso del liquido di taglio) ed usila con la pistola del tubo di vortice per ridurre la temperatura dello strumento e per evitare il surriscaldamento dello strumento.
Se la direzione fluida di macinazione bagnata del rifornimento è cambiata dalla parte anteriore alla cima posteriore o trasversale obliqua, il flusso del liquido refrigerante dovrebbe essere sufficiente.
Q3. Lo strumento si rompe quando i cambiamenti di direzione dell'alimentazione
(1) usa l'interpolazione dell'arco (macchina utensile di NC), o temporaneamente ferma (temporaneamente) l'alimentazione.
(2) riduce (diminuire) l'alimentazione prima e dopo il cambiamento di direzione.
(3) sostituisce l'anello della molla o del morsetto.
Q4. Problema: Parte delle rotture di punta della lama
Smussi gli angoli con macinazione manuale.
Scali di marcia la fresatura per aumentare la fresatura.
