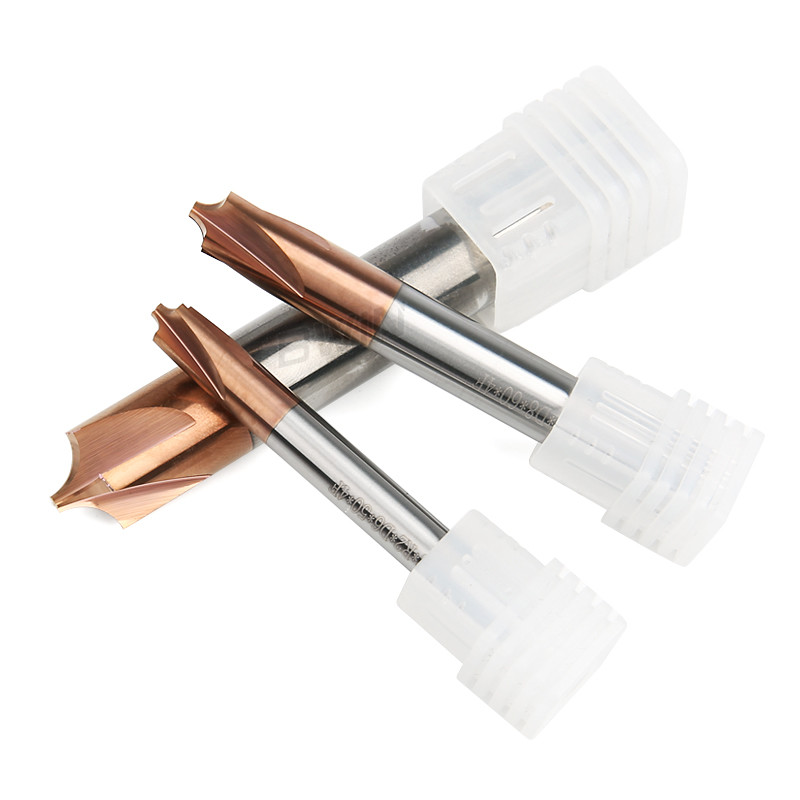

4 fresa interna d'acciaio a 1/4 pollici della flauto del tungsteno HRC55 R 4 del mulino di estremità della flauto
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BWIN |
| Numero di modello: | R1.25*D6*50L-4F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs/box |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Scatola di plastica |
| Tempi di consegna: | 7 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1-10000pcs 7days |
|
Informazioni dettagliate |
|||
| Nome di prodotto: | HRC55 4 flauto Endmill interno-r | Modello: | R0.5-R6 |
|---|---|---|---|
| Materiale: | Fresa interna del tungsteno HRC55 r | Pezzo in lavorazione: | Acciaio inossidabile |
| Uso: | Fresatrice | Rivestimento: | Bottaio |
| HRC: | HRC55 | Caratteristica: | Taglio fine |
| Applicazione: | fresatura | Pacchetto: | 1pcs/box |
| Evidenziare: | Mulino di estremità d'acciaio di 4 flauto del tungsteno,Fresa della flauto HRC55 4,Fresa interna della flauto della R 4 |
||
Descrizione di prodotto
Fresa interna interna dell'acciaio di tungsteno di estremità del mulino della flauto a 1/4 pollici R Endmill del carburo HRC55 4 R
Dettaglio rapido
- Barre di acciaio del tungsteno
- Rivestimento nano bronzeo
- 0 angoli di elica del °
- lama 4-blade
- progettazione di R-angolo
- Rimozione diritta del chip della scanalatura
Descrizione
- La fresa interna di HRC55 4F R utilizza il micro materiale di base dell'acciaio di tungsteno della particella 0.4UM, che ha il più alte resistenza all'usura e forza ed è una fresa specializzata per alta durezza e le applicazioni ad alta velocità di taglio; Il grande diametro di centro è più stabile e la grande progettazione del diametro di centro è adottata nello stato di assicurazione dello spazio tagliente, notevolmente migliorando la rigidità e la resistenza sismica ridurre e dello strumento di taglio la rottura dello strumento; Raffini la scanalatura di rimozione del chip per evitare il coltello che attacca e notevolmente per migliorare l'efficienza di produzione.
Parametri di macinazione
| HRC55 mulino di estremità interno del carburo R |
Lunghezza dello strumento | fz&v | |||||
| Breve |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Specialità | 0,6 | ||||||
| Tipo | Materiale |
Forza ² di N/mm
Durezza HRC |
Raffreddamento | ||||
| Aria |
Taglio asciutto |
Lubrificazione del liquido | |||||
| P | Pi |
P1.1 |
Acciaio per costruzioni edili non legato, tagliente liberamente acciaio per costruzioni edili, acciaio carburato ed acciaio estiguuto e temperato | <700> | √ | √ | √ |
| P1.2 | acciaio estiguuto e temperato | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Alloyed nitrided l'acciaio d'acciaio ed estiguuto e temperato d'acciaio e carburato | <900> | √ | √ | √ | |
| P2.2 | Acciaio per utensili, sopportante acciaio, acciaio per molle ed acciaio ad alta velocità | <1400> | √ | √ | |||
| P3 | P3.1 | Acciaio per utensili, sopportante acciaio, acciaio per molle ed acciaio ad alta velocità | <900> | √ | √ | √ | |
| P3.2 | Acciaio per utensili, sopportante acciaio, acciaio per molle ed acciaio ad alta velocità | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diametro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Sgrossatura | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diametro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Rivestimento | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Diametro | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Se il seguente mulino di estremità del carburo non può soddisfare le vostre richieste, sosteniamo l'OEM abbiamo personalizzato la produzione. Il diametro di 0.2mm - di 25mm, della lunghezza totale di 50mm - 200mm, di 4F, di 5F, di 6F, di 8F e del logo può essere personalizzato, compreso la fresa di conclusione di dimensione di pollice. Contattici prego per selezionare o personalizzare il mulino di estremità non standard del carburo secondo i vostri bisogni.
|
Raggio
|
Taglio del diametro
|
Diametro di punta
|
Diametro del gambo
|
In generale
lunghezza
|
Flauto
|
|
R0.5
|
4
|
3
|
4
|
50
|
2/4
|
|
R0.75
|
4
|
2,5
|
4
|
50
|
2/4
|
|
R1.0
|
4
|
2
|
4
|
50
|
2/4
|
|
R1.25
|
6
|
3,5
|
6
|
50
|
2/4
|
|
R1.5
|
6
|
3
|
6
|
50
|
2/4
|
|
R1.75
|
6
|
2,5
|
6
|
50
|
2/4
|
|
R2.0
|
6
|
2
|
6
|
50
|
2/4
|
|
R2.5
|
8
|
3
|
8
|
60
|
2/4
|
|
R3.0
|
8
|
2
|
8
|
60
|
2/4
|
|
R3.5
|
10
|
3
|
10
|
75
|
2/4
|
|
R4.0
|
10
|
2
|
10
|
75
|
2/4
|
|
R5.0
|
12
|
2
|
12
|
75
|
2/4
|
|
R6.0
|
14
|
2
|
14
|
75
|
2/4
|
Istruzioni
1. Prima di per mezzo del mulino di estremità del carburo, misuri prego la deviazione dello strumento. Se l'accuratezza di deviazione dello strumento supera 0.01mm, correggala prego prima del taglio.
2. Più presto il carburo e estende dall'anello, il migliore. Se lo strumento estende fuori più lungo, riduca la velocità, velocità di avanzamento o importo di taglio.
3. Nel caso della vibrazione o del suono anormale durante il taglio, riduca prego la velocità e tagliare la quantità fino alla situazione è migliorato.
4. Spruzzi il tipo ed il tipo del getto d'aria è preferito per il raffreddamento d'acciaio, che può migliorare l'effetto di uso del mulino di estremità del carburo.
5. Nota: Non adatto a macchine a bassa velocità quali la tavola rotante ed il trapano a mano elettrico.
Applicazioni
L'avanguardia della fresa interna di HRC55 4F R è coperta di rivestimento nano bronzeo, adatto a materiali all'interno di HRC55, compreso ferro, il acciaio al carbonio, il ghisa, l'acciaio della muffa, l'acciaio legato, l'acciaio per utensili, l'acciaio trattato termicamente e l'acciaio di saldatura della riparazione
Q1. Lo strumento si rompe quando taglia dentro o estraendo il pezzo in lavorazione
Il tasso d'entrata e la profondità di taglio possono essere ridotti e la lunghezza dell'avanguardia può essere accorciata al minimo della lunghezza necessaria.
Q2. Rotture dello strumento durante lavorare normale
Riduca il tasso d'entrata e la profondità di taglio.
Lo strumento sarà passivato.
Sostituisca l'anello della molla o del morsetto.
Lo strumento con l'alto numero dell'avanguardia cambia lo strumento con il numero basso dell'avanguardia per migliorare la rimozione del chip e per impedire il bloccaggio del chip.
Sostituisca la fresatura a secco con fresatura bagnata (facendo uso del liquido di taglio) ed usila con la pistola del tubo di vortice per ridurre la temperatura dello strumento e per evitare il surriscaldamento dello strumento.
Se la direzione fluida di macinazione bagnata del rifornimento è cambiata dalla parte anteriore alla cima posteriore o trasversale obliqua, il flusso del liquido refrigerante dovrebbe essere sufficiente.
Q3. Lo strumento si rompe quando i cambiamenti di direzione dell'alimentazione
(1) usa l'interpolazione dell'arco (macchina utensile di NC), o temporaneamente ferma (temporaneamente) l'alimentazione.
(2) riduce (diminuire) l'alimentazione prima e dopo il cambiamento di direzione.
(3) sostituisce l'anello della molla o del morsetto.
Q4. Problema: Parte delle rotture di punta della lama
Smussi gli angoli con macinazione manuale.
Scali di marcia la fresatura per aumentare la fresatura.
